Attenzione: questi portapacchi non hanno nulla in comune con i normali portapacchi in commercio, sono realizzati su misura in produzione industriale limitata,tutti i ns. prodotti sono costruiti interamente in italia. Sono progettati per uso professionale in funzione della capacità di carico e non tengono conto dell'aspetto estetico. I pianali sono squadrati e di larghezza 140cm caricabili ovunque in quanto piani e privi di inutili rialzi realizzati per fini puramente estetici. Si consiglia per uso gravoso di rivestire il piano con foglio di alluminio, è possibile richiedere la costruzione con tubo rinforzato per trasporti eccezionali superiori alla mezza tonnellata.



HEAVY-DUTY ROOF RACKS

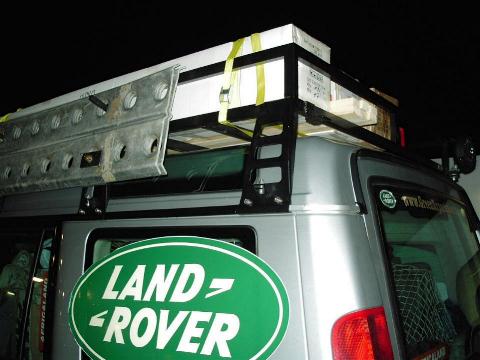

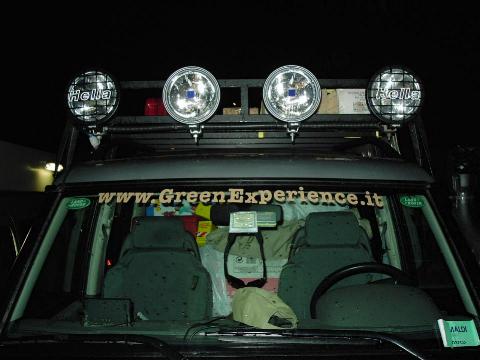

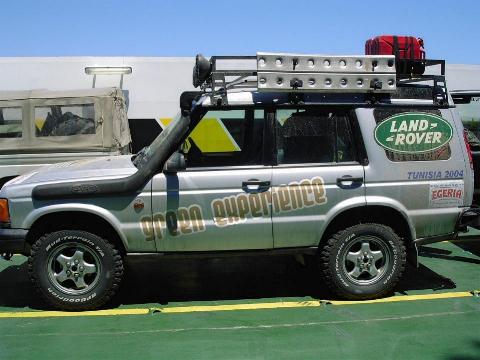

E' stato disegnato sulle vetture Land Rover di GreenExperience che ci hanno espressamente richiesto un portapacchi adatto a sopportare i diversi usi dettati dalla loro attività, i loro mezzi viaggiano continuamente dal centro italia al nord africa al seguito di eventi e raid di natura professionale. La loro esigenza richiedeva una struttura in pezzo unico con ringhiera perimetrale sui 4 lati per assicurare velocemente i diversi materiali e le tipologie di carico più comuni. La gamba derivata dal defender è stata completamente ridisegnata sulle quote di ingombro del tetto del Discovery I e II serie (200 e 300 Tdi, Td5, Mpi e V8) le due barre portatutto originali se presenti rimangono al di sotto del piano del portapacchi senza bisogno di smontaggio. Le resistenze al carico sono le stesse dei modello Defender.



SALDATURA

Tutte le saldature sono effettuate con procedimento MIG privo di scorie e difetti interni che vengono generati da saldature ad elettrodo. La realizzazione di una maschera garantisce la precisione millimetrica dei piedini che aderiscono perfettamente sulla grondina della Land-Rover.



http://www.africaland.it/accessori/ppdis03.jpghttp://www.africaland.it/accessori/ppdis01.jpg

mod. APDISR

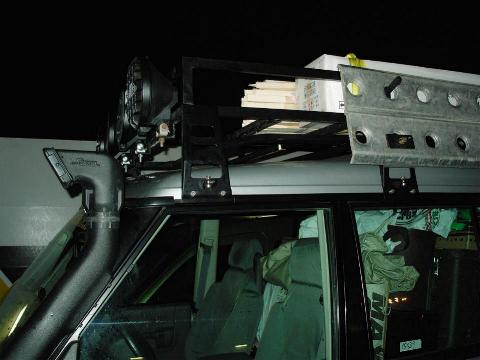

ANCORAGGIO SPECIALE

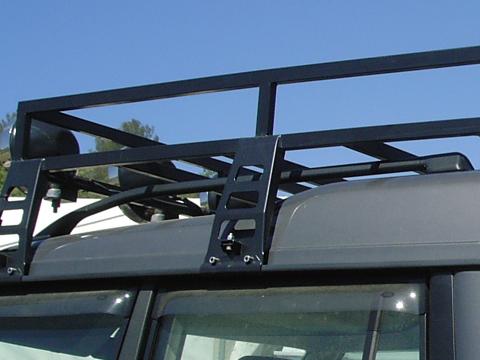

Il particolare della gamba mette in evidenza la lavorazione con macchinario a controllo numerico di precisione centesimale che ci ha garantito una qualità superiore anche per via del progetto CAD reso necessario per una produzione in scala. Lo spessore della lamiera in acciaio decapato è di 30/10 di mm.
Il tirante inferiore è sagomato per migliorare l'aderenza alla grondina. Il contatto inferiore tra il tirante e la grondina è protetto da una pellicola di neoprene adesiva .
Il serraggio del tirante è assicurato da 3 bulloni M8 in acciaio inox. La superficie totale di contatto con lo sgocciolatoio delle 8 gambe è di 120 Cm2, misura largamente superiore a qualsiasi portapacchi con piedino su grondina. Ciò rende questi portapacchi estremamente idonei ai carichi elevati, in particolare questo modello e espressamente studiato per trasporto di bagagli gravosi in fuoristrada o su "tole-ondulé". Vedi i ns portapacchi con le Tende da tetto AutoHome

 FINITURA

Tutti i prodotti sono sottoposti a zincatura galvanica prima di essere verniciati con sistema "Powder-Coated", la cottura a 180°C è l'ultima fase della lavorazione. Le specifiche di verniciatura sono al top della richiesta.

MATERIALI E PESI

Per l'intera struttura è stato impiegato il tubo di acciaio al carbonio. tutta la bulloneria M8 e' in Acciaio Inox. Il peso complessivo e' estremamente contenuto: 25kg per il mod. senza ringhiera e 35kg per il mod. con ringhiera

http://www.africaland.it/accessori/ppdis06.jpghttp://www.africaland.it/accessori/ppdis07.jpghttp://www.africaland.it/accessori/ppdis08.jpghttp://www.africaland.it/accessori/ppdis10.jpg

http://www.africaland.it/webdata/sondaggio1/sasx.gif

 SPECIFICHE TECNICHE

http://www.africaland.it/webdata/sondaggio1/sadx.gif



- 8 GAMBE RINFORZATE INTERAMENTE SALDATE (in genere su versioni commerciali sono imbullonate)
- I° RIVESTIMENTO CON ZINCATURA GALVANICA

- II° RIVESTIMENTO CON FONDO SPECIALE ZINCANTE

- III° RIVESTIMENTO CON VERNICIATURA SPECIALE "POWDER COATED" NERA
- SALDATURA "MIG"
- PESO DI 25KG PER IL MOD. APDISN VERS. SENZA SPONDE
- MAX FACILITA' DI MONTAGGIO
- BULLONERIA UNIFICATA M8 A CAVA ESAGONALE IN ACCIAIO INOX
- STUDIATA x TENDE DA TETTO MAGGIOLINA/AIR CAMPING
- RESISTENZA AL CARICO SUPERIORE (a Leghe leggere o quadrello di Fe di pari peso)
- PROGETTATO ESCLUSIVAMENTE PER IVECO MASSIF
- TIRANTI IN ACCIAIO DA 3MM DI SPESSORE CON PROFILO SPECIFICO
- TRE BULLONI SU OGNI TIRANTE (n° 24 bulloni totali sulla grondina)
- MIGLIOR RAPPORTO PESO/ROBUSTEZZA
- OGNI TRAVERSA SOSTIENE AL CENTRO IL PESO DI 80KG SENZA FLESSIONE APPARENTE
- PIANO DI CARICO AMPIO 200 x 140 CM
- MASSIMA LIBERTA' DI CARICO (dalla maggiolina ... alla barca)
- PROFILO ANTERIORE DI SOLI 3x140CM (riduzione di consumi e assenza di turbolenze ad alte velocità)
- NESSUNA LIMITAZIONE DI INGRESSO IN BOX E/O GARAGE l'altezza max. aumenta di 3cm



http://www.africaland.it/webdata/sondaggio1/sbsx.gif



http://www.africaland.it/webdata/sondaggio1/sbdx.gif



http://www.africaland.it/webdata/sondaggio1/sasx.gif

  I MODELLI DISCOVERY

http://www.africaland.it/webdata/sondaggio1/sadx.gif



Modello

Mis. Piano di Carico

Peso

Descrizione

  APDISB

10x140 cm

5 kg

BARRA PORTATUTTO HEAVY DUTY per DISCOVERY serie I e II

  APDISN

200x140 cm

22 kg

PORTAPACCHI per DISCOVERY serie I e II

  AK200R

200x140 cm

8 kg

KIT COMPOSTO DA RINGHIERA RIMOVIBILE, STAFFE E BULLONERIA DI FISSAGGIO SU PORTAPACCHI DISCOVERY serie I e II

  ASCDIS



3 kg

SCALETTA tubolare ORIGINALE LR da applicare al portellone posteriore DISCOVERY serie I e II

  MODDIS



-

Modanatura in plastica per rivestimento della gronda DISCOVERY serie I e II



http://www.africaland.it/webdata/sondaggio1/sbsx.gif



http://www.africaland.it/webdata/sondaggio1/sbdx.gif



http://www.africaland.it/webdata/sondaggio1/sasx.gif

  PIANI CALPESTABILI

http://www.africaland.it/webdata/sondaggio1/sadx.gif



si consiglia l'applicazione dei piani di alluminio perchè migliorano le caratteristiche dei portapacchi e annullano le turbolenze, sono realizzati in lega di alluminio peralluman di 2,5mm di spessore e sono lavorati con centinaia di asole per il fissaggio del carico, sono predisposti per il montaggio sui modelli con o senza sponde e per l'applicazione della scaletta, hanno tutti i fori necessari per la rivettatura





AL011N



AL200N

Cod.



AL011N - AL011V



AL200N - AL200V

Mis./Pesi



11X140cm 2Kg



200X14cm 16Kg

tutti i piani di alluminio con suffisso N sono in colore naturale, con suffisso V sono verniciati; su richiesta possono essere personalizzati con colore a scelta



http://www.africaland.it/webdata/sondaggio1/sbsx.gif



http://www.africaland.it/webdata/sondaggio1/sbdx.gif



http://www.africaland.it/webdata/sondaggio1/sasx.gif

  ACCESSORI PER PORTAPACCHI

http://www.africaland.it/webdata/sondaggio1/sadx.gif



si consiglia l'applicazione dei piani di alluminio perchè migliorano le caratteristiche dei portapacchi e annullano le turbolenze, sono realizzati in lega di alluminio peralluman di 2,5mm di spessore e sono lavorati con centinaia di asole per il fissaggio del carico, sono predisposti per il montaggio sui modelli con o senza sponde e per l'applicazione della scaletta, hanno tutti i fori necessari per la rivettatura



ASCDEF

AKBIND

AKPIAS

AKCASE

Cod.

ASCDIS

AKBIND

AKPIAS

AKCASE













AKFARI

AKMOR1

AKMOR2

AKFERB

Cod.

AKFARI

AKMOR1

AKMOR2

AKFERB













AKRUOT

AKTANK

AKZIF4

AKZIF6

Cod.

AKRUOT

AKTANK

AKZIF4

AKZIF6



http://www.africaland.it/webdata/sondaggio1/sbsx.gif



http://www.africaland.it/webdata/sondaggio1/sbdx.gif

http://www.africaland.it/webdata/sondaggio1/sasx.gif

  DOWNLOAD

http://www.africaland.it/webdata/sondaggio1/sadx.gif





http://www.africaland.it/webdata/sondaggio1/sbsx.gif



http://www.africaland.it/webdata/sondaggio1/sbdx.gif

Per informazioni: Email: info@africaland.it   Tel. 328-8092917  WhatsApp 328-2635599
