Questi portapacchi sono esclusivo progetto Africaland

HEAVY-DUTY ROOF RACKS

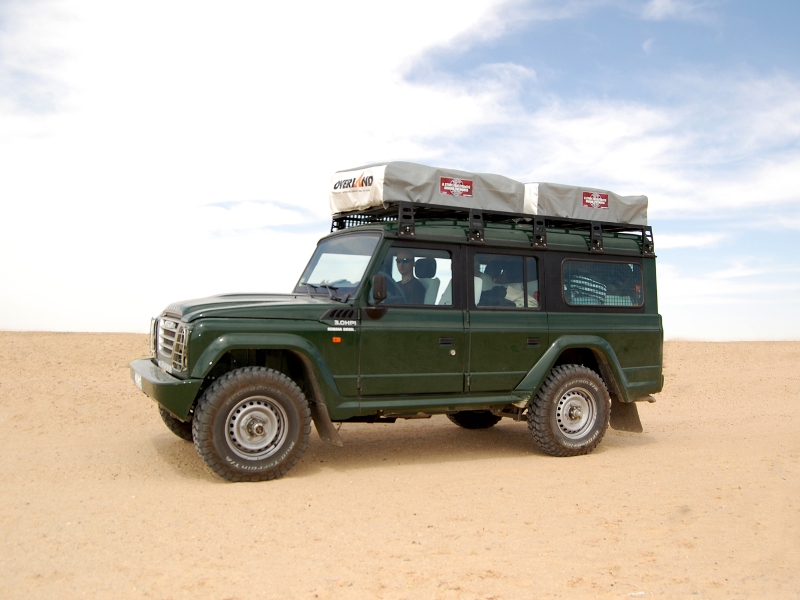

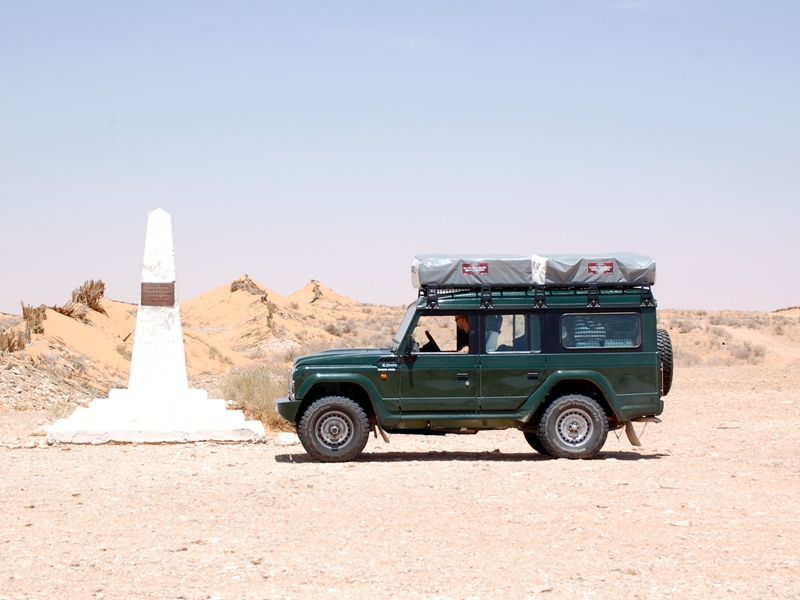

E' stato disegnato sulle vetture IVECO MASSIF. La struttura è realizzata in un pezzo unico, disponibile con ringhiera cod. APMASR e flat senza ringhiera cod. APMASN. La gamba è progettata per la gronda del MASSIF, i punti di appoggio copiano in modo esatto il profilo della gronda in vetroresina con una superficie uniforme sia in compressione che in trazione, viceversa con un appoggio inadatto generato da una gamba universale si vengono a creare punti di carico che generano nel tempo fratture della VTR. La resistenza al carico è la stessa dei modello Defender, tuttavia vista la costruzione in VTR del tetto si consiglia di tenersi sotto i 300kg.

SALDATURA

Tutte le saldature sono effettuate con procedimento MIG privo di scorie e difetti interni che vengono generati da saldature ad elettrodo. La realizzazione di una maschera garantisce la precisione millimetrica dei piedini che aderiscono perfettamente sulla grondina del MASSIF.

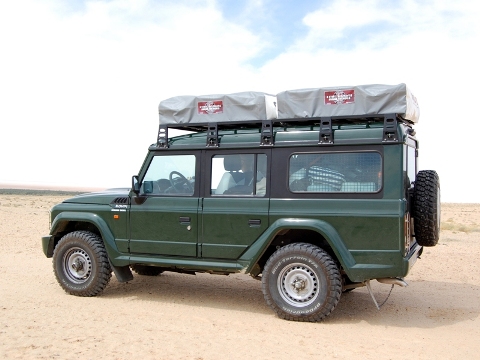

mod. APMASN

ANCORAGGIO SPECIALE

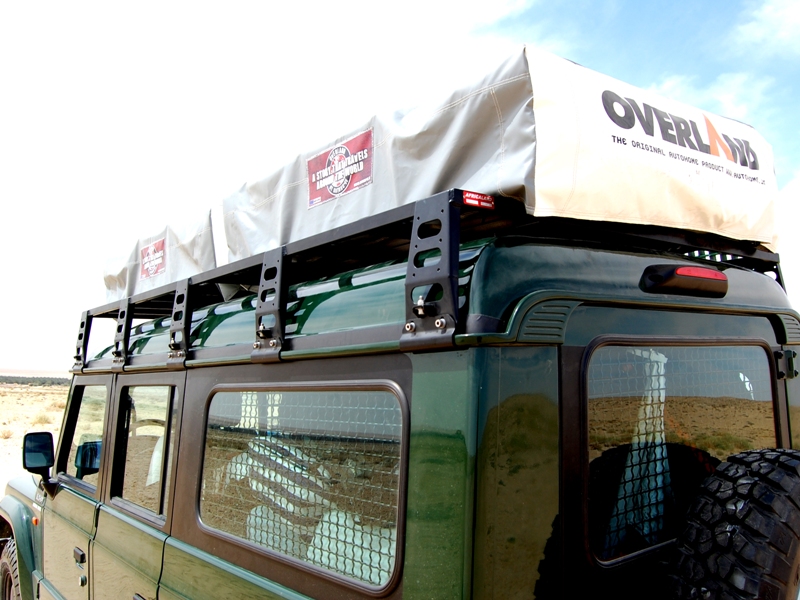

Il particolare della gamba mette in evidenza la lavorazione con macchinario a controllo numerico di precisione centesimale che ci ha garantito una qualità superiore anche per via del progetto CAD reso necessario per una produzione in scala. Lo spessore della lamiera in acciaio decapato è di 30/10 di mm.
Il tirante inferiore è sagomato per migliorare l'aderenza alla grondina. Il contatto inferiore tra il tirante e la grondina è protetto da una pellicola di neoprene adesiva .
Il serraggio del tirante è assicurato da 3 bulloni M8 in acciaio inox. Questi portapacchi sono idonei ai carichi elevati, in particolare questo modello e espressamente studiato per trasporto di bagagli gravosi in fuoristrada o su "tole-ondulé". Vedi i ns portapacchi con le Tende da tetto AutoHome

FINITURA

Tutti i prodotti vengono zincati e successivamente verniciati con sistema "Powder-Coated", la cottura a 180°C è l'ultima fase della lavorazione.

MATERIALI MISURE E PESI

Per l'intera struttura è stato impiegato il tubo di acciaio al carbonio. tutta la bulloneria è M8 in Acciaio Inox. La misure effettive del pianale di carico sono 261 x 140 cm. Il peso complessivo e': 31kg

	SPECIFICHE TECNICHE
	- 10 GAMBE RINFORZATE INTERAMENTE SALDATE (in genere su versioni commerciali sono imbullonate) - INTERAMENTE PROTETTO DA ZINCATURA GALVANICA - RIFINITO CON VERNICIATURA SPECIALE "POWDER COATED" RAL9005 - SALDATURA "MIG" - PESO SOLI 31KG (in alluminio pesano circa il doppio) - MAX FACILITA' DI MONTAGGIO - BULLONERIA UNIFICATA M8 A CAVA ESAGONALE IN ACCIAIO INOX - STUDIATA x TENDE DA TETTO MAGGIOLINA/AIR CAMPING - RESISTENZA AL CARICO SUPERIORE (a Leghe leggere o quadrello di Fe di pari peso) - PROGETTATO ESCLUSIVAMENTE PER IVECO MASSIF - TIRANTI IN ACCIAIO DA 3MM DI SPESSORE CON PROFILO SPECIFICO - TRE BULLONI SU OGNI TIRANTE (n° 30 bulloni totali sulla grondina) - MIGLIOR RAPPORTO PESO/ROBUSTEZZA - OGNI TRAVERSA SOSTIENE AL CENTRO IL PESO DI 80KG SENZA FLESSIONE APPARENTE - PIANO DI CARICO AMPIO 261 x 140 CM - MASSIMA LIBERTA' DI CARICO (dalla maggiolina ... alla barca) - PROFILO ANTERIORE DI SOLI 3x140CM (riduzione di consumi e assenza di turbolenze ad alte velocità) - NESSUNA LIMITAZIONE DI INGRESSO IN BOX E/O GARAGE l'altezza max. aumenta di 5cm

I MODELLI MASSIF

Modello	Mis. Piano di Carico	Peso	Descrizione
APMASB	11x140 cm	5 kg	BARRA PORTATUTTO HEAVY DUTY per DISCOVERY serie I e II
APMASN	264x140 cm	31 kg	PORTAPACCHI SENZA RINGHIERA per DISCOVERI serie I e II

  PIANI CALPESTABILI

si consiglia l'applicazione dei piani di alluminio perchè migliorano le caratteristiche dei portapacchi e annullano le turbolenze, sono realizzati in lega di alluminio peralluman di 2,5mm di spessore e sono lavorati con centinaia di asole per il fissaggio del carico, sono predisposti per il montaggio sui modelli con o senza sponde e per l'applicazione della scaletta, hanno tutti i fori necessari per la rivettatura

Cod.	AL011N - AL011V	AL200N - AL200V
Mis./Pesi	11X140cm 2Kg	200X14cm 16Kg

tutti i piani di alluminio con suffisso N sono in colore naturale, con suffisso V sono verniciati; su richiesta possono essere personalizzati con colore a scelta

  ACCESSORI PER PORTAPACCHI

si consiglia l'applicazione dei piani di alluminio perchè migliorano le caratteristiche dei portapacchi e annullano le turbolenze, sono realizzati in lega di alluminio peralluman di 2,5mm di spessore e sono lavorati con centinaia di asole per il fissaggio del carico, sono predisposti per il montaggio sui modelli con o senza sponde e per l'applicazione della scaletta, hanno tutti i fori necessari per la rivettatura

Cod.	ASCMAS	AKBIND	AKPIAS	AKCASE
Cod.	AKFARI	AKMOR1	AKMOR2	AKFERB
Cod.	AKRUOT	AKTANK	AKZIF4	AKZIF6

	DOWNLOAD
	istruzioni di montaggio 80 Kb appendice istruzioni Discovery 3.700 Kb accessori portapacchi 1.763 Kb  test sulla corrosione 706 Kb
